【矿山全工序成套装备·锚杆篇】8h班产170+树脂锚杆！全岩层多场景高效锚护

      随着“掘进”、“装运”、“撬毛”高效作业的尘埃落定，“支护”作业的攻坚号角继而吹响！作为矿山开采安全保障的生命线，锚杆支护环节至关重要。面对复杂多变的非煤矿山岩层，传统人工锚护方式效率低下、作业风险高，是制约矿山高效、安全生产的瓶颈。新时代背景下的矿山开采工序对锚护设备提出了近乎苛刻的要求——不仅要快更要稳、要安全、要能适应多变复杂的工矿条件，江西鑫通矿山全工序成套装备之锚杆钻车为矿山安全高效锚护作业保驾护航。

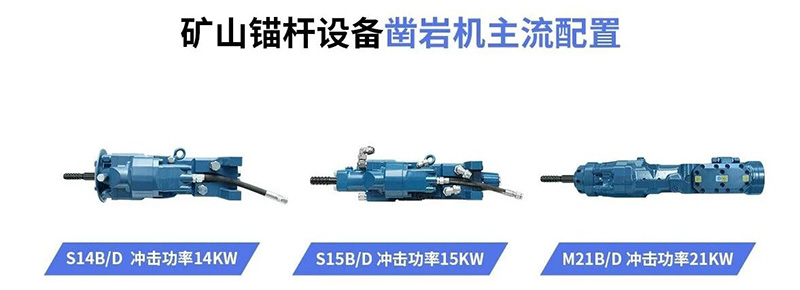

     本系列矿山锚杆凿岩台车标配沃思德S14B/D凿岩机，可根据岩层条件及客户需求升级至高功率S15B/D、M21B/D型号，凿岩速度达0.8-2.5m/分钟。S14B/D凿岩机机身仅长574mm，可为推进补偿节省出近200mm的空间，使大臂旋转可在更小空间内完成，高效率完成大小巷道的锚杆支护作业。

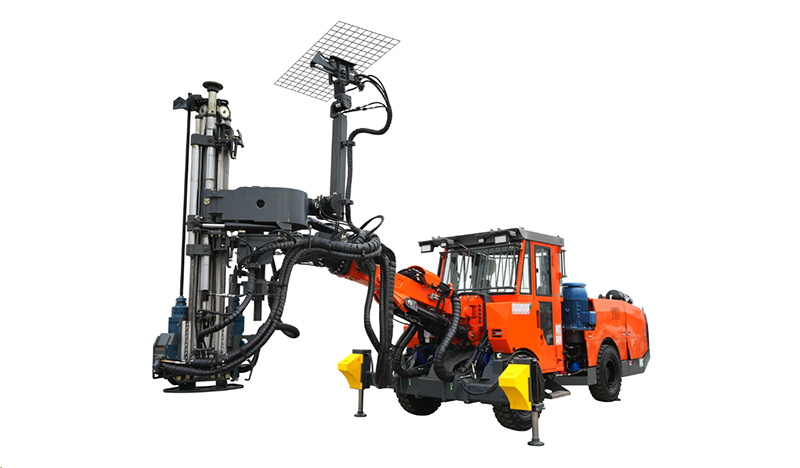

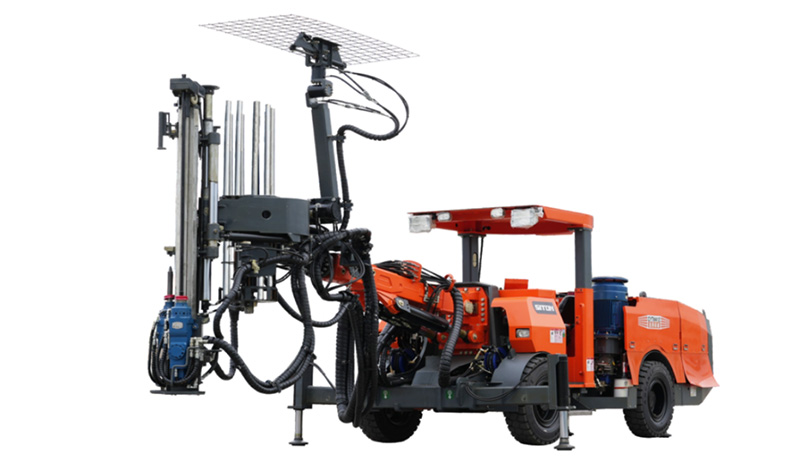

DS2矿用液压锚杆钻车

小快智准，组合锚护

      适用范围：2.8×2.8至5.1×5.6m

      外形尺寸：9504×1600×2080/2780mm

      是一款紧凑型矿用液压锚杆钻车，采用窄底盘专为3米多涵洞设计，适用于各种地下矿山、中小型地下工程锚杆作业。

     性能特点：

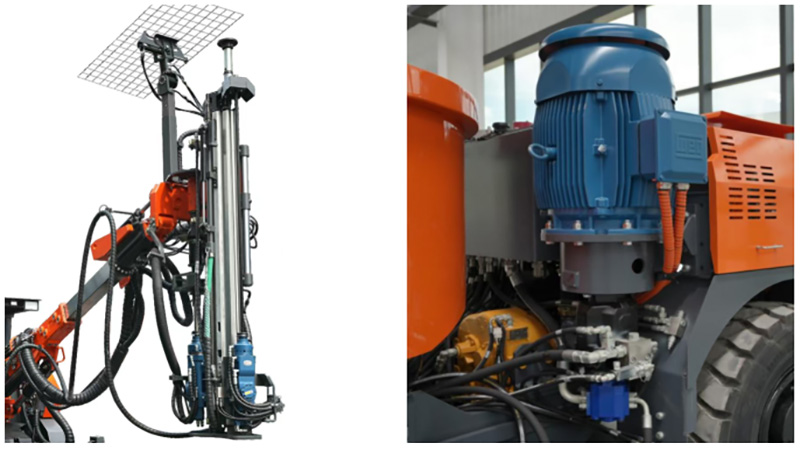

     1.网、钻、锚（注）一体专用锚杆机头，采用模块化设计，根据施工需求可匹配所有常用类型的锚杆机头（树脂、管缝）或组合锚杆机头，结构简单、支护效率高。

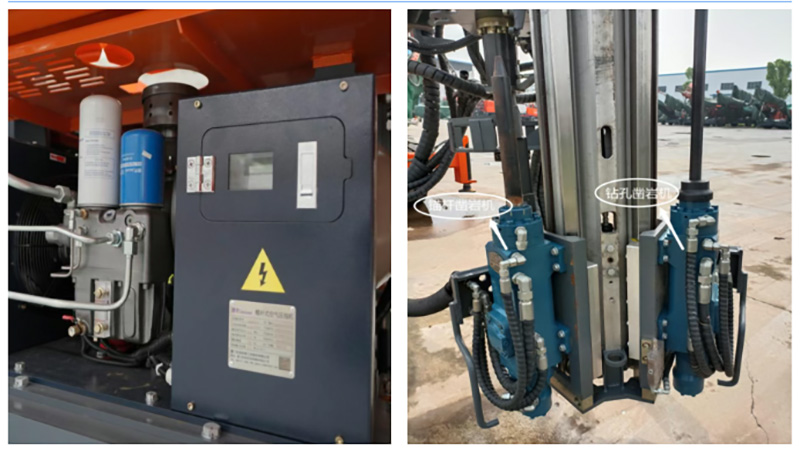

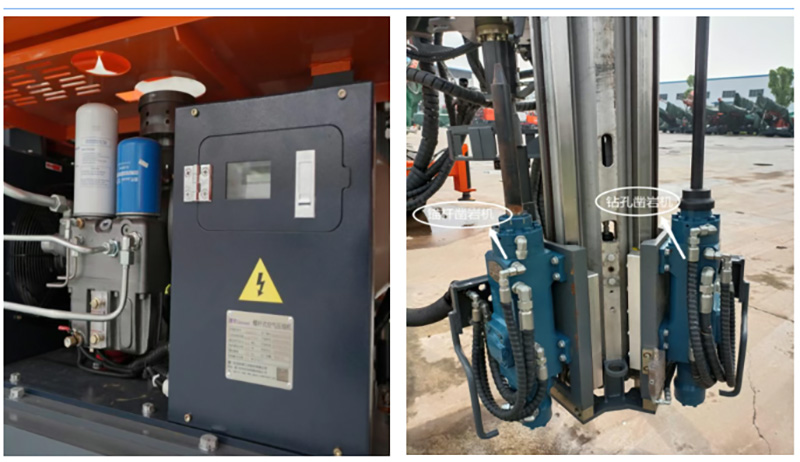

     2.采用2个凿岩机，一个用于钻孔、一个用于塞锚杆；轻松实现挂网片、钻孔、塞锚杆/树脂输送等作业，单根锚杆作业时间最快仅需2.5分钟。

     3.品牌直控液压系统及安全防卡钎系统及网片抓手；空压机排量大气压足，满足树脂输送、凿岩机润滑，黄油枪保养等，可靠性高。

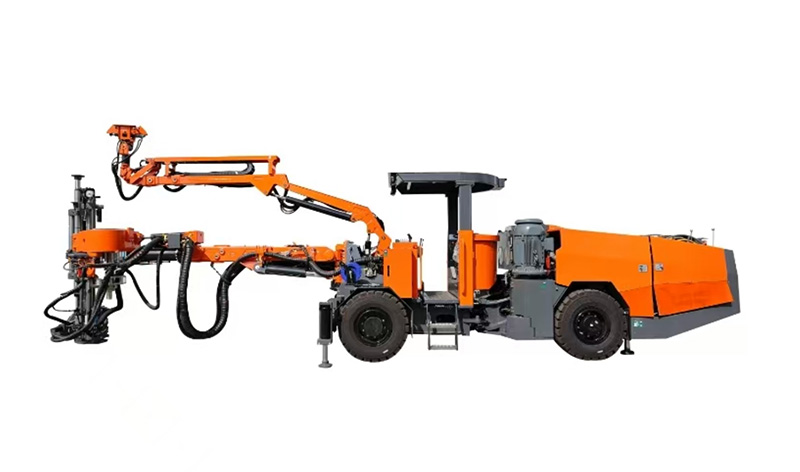

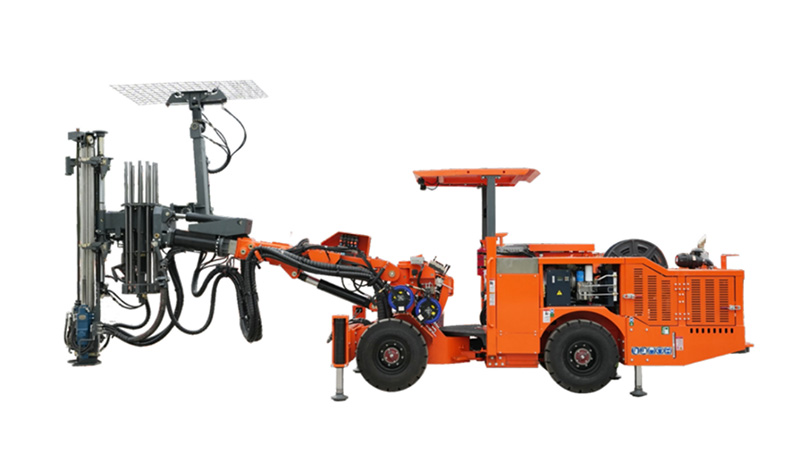

DS3矿用液压锚杆钻车

智屏监控，宽稳高效

适用范围：3.5×3.5至6×6m

外形尺寸：10309×2050×2110/2810mm

是一款全新紧凑型高端设备，专为矿山打造，自动化安装锚杆。在内蒙某矿打2.2米树脂锚杆一个班最高达到178根，设备效率和稳定性表现优异。

       性能特点：

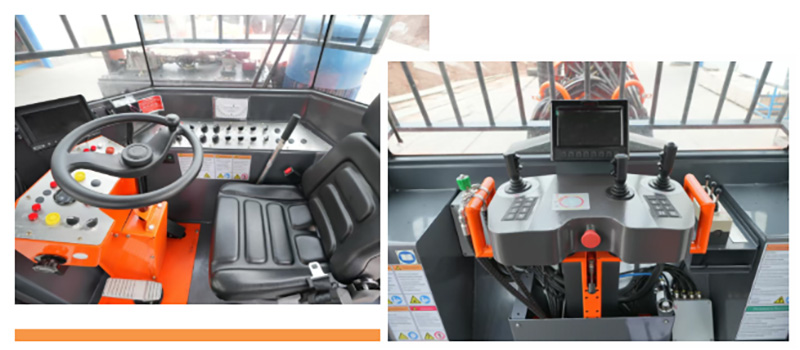

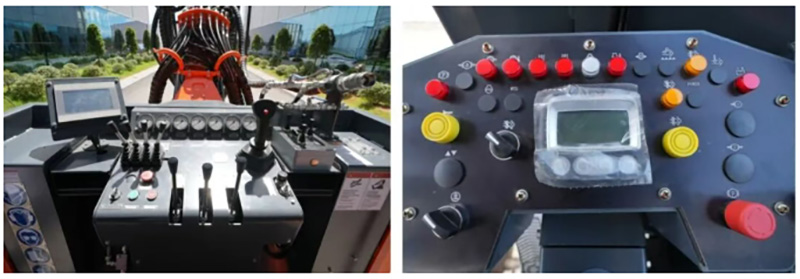

      1.微电脑显示设备运转状态、运行时间、报警信息等：电机、凿岩机工作时间显示便于定期维保；液压油油温油位、润滑油系统故障警示、水泵水压及电气系统故障实时提醒。

      2.大臂独特设计：采用方形截面设计，抗弯矩及扭矩能力强；推进梁可360°翻转，满足向上钻孔需求；直接定位控制方式可满足巷道顶帮、侧帮孔位无死角作业。

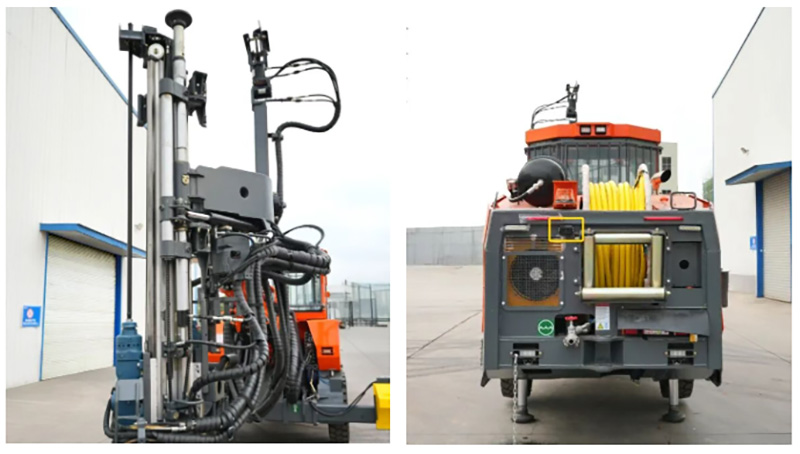

DS3封闭驾驶室锚杆钻车

高端配置，多维防护

      适用范围：最小工作高度和宽度不低于4米

      外形尺寸：10840x2050x2800mm

      是一款带全封闭驾驶室的高端锚杆设备，专为矿山打造，可适应井下-40℃至40℃极低极高温，转弯半径3275mm（内）/6887mm（外），爬坡能力14°。

      性能特点：

      1.高端配置：360°全景影像系统，倒车影像带监视器，行车记录仪记录操作员工作区域及路况；康明斯发动机，带尾气催化转化器/消声器；德纳桥等进口配置。

      2.封闭驾驶室符合ROPS/FOPS认证，三层玻璃，四面防护格栅；设有锚杆机头防护围挡装置，防止泥浆进入推进梁。

      3.设有主要部件工作时间的计时器，全面掌握发动机、凿岩机、电机、空压机的运行情况及保养周期。

DS4矿用双臂液压锚杆钻车

协同锚护，分工有序

      适用范围：2.8×2.8至5.1×5.6m

      外形尺寸：11942×2000×2276/2976mm

      DS4矿用液压锚杆钻车是一款锚杆与锚网臂独立设置的专用型锚杆台车，专为中大型矿山锚杆施工而设计，独立的网片抓取机械手，多级伸缩，灵活便于控制，抓取网片轻松快捷，可伸缩式的大臂最大覆盖范围满足7m高x7m宽，爬坡能力14°。

      性能特点：

      1.锚杆臂与锚网臂独立设计，可同时有序进行锚杆和抓取网片作业。

      2.人机控制水平高，操作手可以将更多注意力集中在安全、快速和高效的岩石锚杆支护上；万能的锚杆机头结构简单、锚杆支护效率高。

      3.锚杆安装的自动化，能确保锚杆支护高效、质量稳定，且经久耐用，提高矿山安全性。

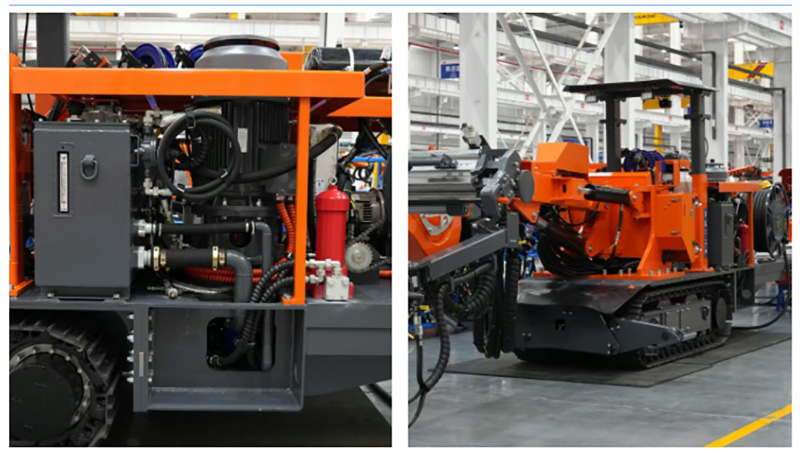

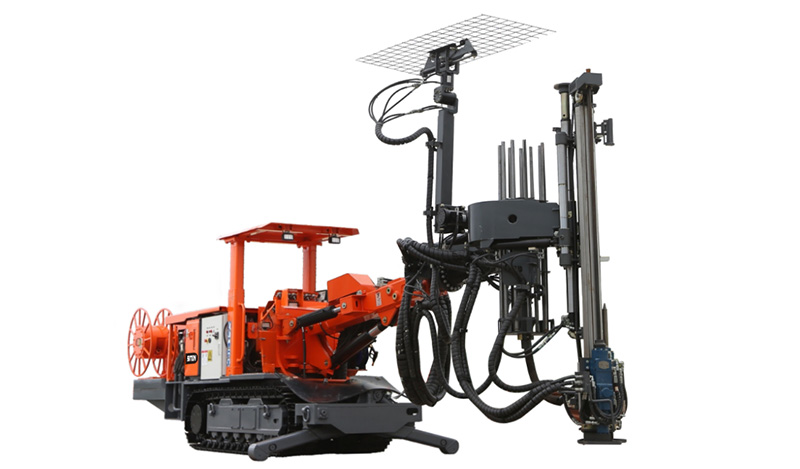

CYLM41/2履带式矿用液压锚杆钻车

稳准依旧，“履”地如磐

      适用范围：4.5×5.3m

      外形尺寸：8600×1400×2068/2658mm

      CYLM41/2矿用液压锚杆钻车是一款全新紧凑型高端型设备,适用于地下矿山、中小型地下工程锚杆作业，履带式行走不仅具备轮胎式设备具有的支护高效、质量稳定、经久耐用等特性，且更能发挥其地形适应性强、爬坡能力强等优势。

      性能特点：

      1.履带式行走，能适应围岩复杂的崎岖路面，接地压强小，作业更牢稳。

      2.机身仅1400mm宽，便于巷道内错车。

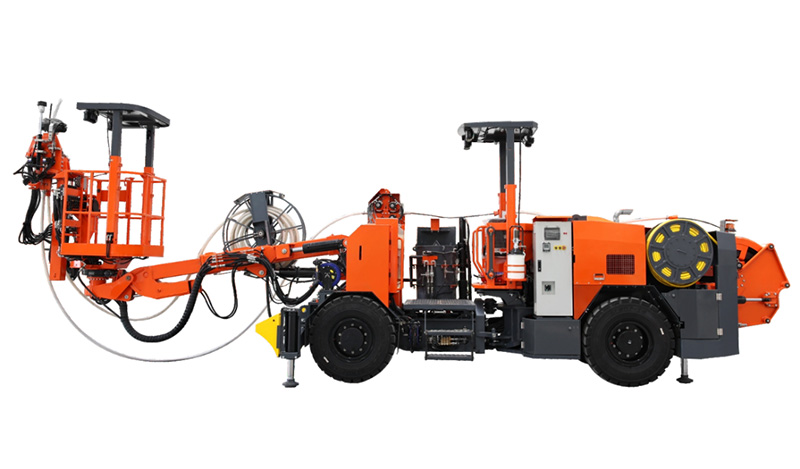

MS4锚索台车

锚注一体，“索”固安全

      适用范围：3.5×3.5至7×7m

      外形尺寸：9815×2080×2725mm

      MS4是一款用于地下矿山巷道安装锚索锚固、注浆支护使用的锚索台车。MS4集成了锚、注一体的功能，配备了吊篮平台、注浆系统、锚索系统。

      性能特点：

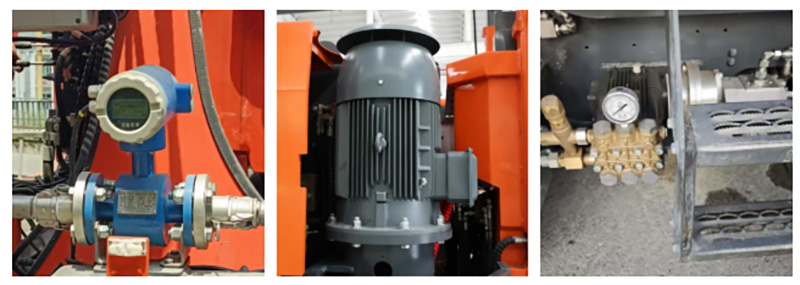

      1.TCM200智能型注浆系统：设置好水泥重量，系统自动计算水灰比，自动搅拌，减少人工，保证水泥浆质量；注浆垂直距离达25m、注浆管卷盘达40m，搅拌桶容积210L，泵送能力0.45m³/h。

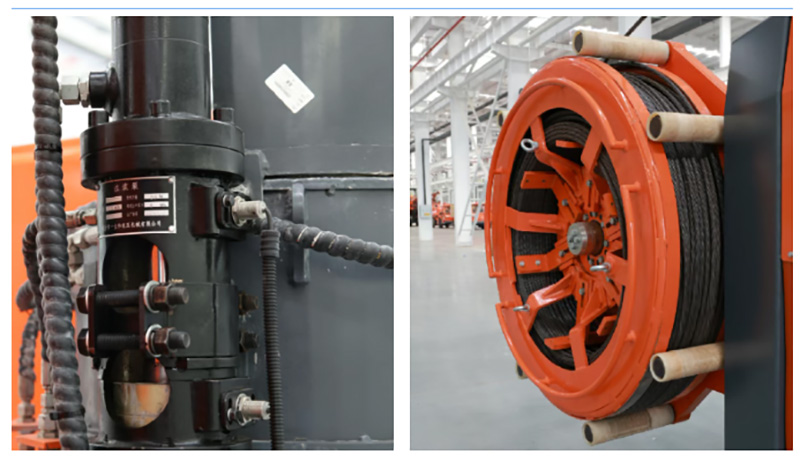

      2.绞线卷盘可实现90°翻转，收纳φ15.2mm钢绞线的能力达到775m。

      3.遥控控制：锚索进给、剪断、折弯、注浆系统、大臂摆动等，工作人员远离破碎工作面，增加安全性。

      4.（选）配置丰富：采用国际知名品牌柱塞泵液压控制系统、马牌等国际或国内知名品牌多层液压油管、苏格强等大品牌油管接头；可选配大功率、大压力水枪（13MPA）以应对注浆工作难以清洗的水泥浆；可选配自动润滑系统，用于日常保养。

       江西鑫通非煤矿山锚杆装备系列构建起覆盖全岩层、多场景的高效锚护解决方案。从最高班产170+树脂锚杆的卓越效率，到微电脑智控、自动锚杆作业、履带强适应、远程遥控等前沿技术的深度应用，鑫通锚杆钻车不仅突破了传统支护的效率瓶颈，更大幅降低了人员暴露风险，将“快、稳、安、适”的新时代要求落到实处。
